E – SERIJA

novi način proizvodnje i distribucije betona

Pokretne fabrike betona iz E-serije su mobilno, jednostavno i svestrano postrojenje kojim upravlja jedan operater. Dostupne su u različitim veličinama, sa širokim spektrom opcija, kako bi se zadovoljile različite potrebe u proizvodnji betona.
Ove fabrike betona su zapravo multifunkcionalna postrojenja koja omogućavaju ne samo proizvodnju betona, već i proizvodnju cementnih mešavina, bojenog betona, ojačanog betona, maltera, hladnog asfalta, mešavina betona za stabilizaciju terena kao i betona od recikliranih materijala.

Sirovine koje se koriste pri izradi betona (agregati, cement, voda, aditivi i emulzija) se utovaruju i skladište u odvojenim rezervoarima kojih kod modela iz E-serije može biti od 1 do 3 – za različite materijale i veličine. Negativno vaganje cementa, agregata, doziranje aditiva i vode garantuju kvalitet proizvoda, dok istovremeno smanju vreme i troškove proizvodnje.

Materijali se doziraju prema unapred zadatom receptu koje automatski kontroliše računar na vozilu i samo u količinama koje su neophodne. Istovaraju se i mešaju u trakastom mikseru sa jednom osovinom.

Na ovaj način, sa istim opterećenjem, je moguće dobijanje sertifikovanog betona različitog kvaliteta, a proizvodnja betona se odvija direktno na licu mesta. Postrojenja za mešanje su nezavisna od tradicionalnih postrojenja za doziranje i mešanje se vrši direktno na licu mesta. Više nema potrebe čekati na isporuku betona, niti plaćati dodatne troškove zbog ostatka materijala.

Mikser je lako dostupan za praktično čišćenje i održavanje, a proizvodnja dostiže do 50 m3/h zavisno od recepture.
Sistem može biti pokretan pomoću ugrađenog dizel ili elektro motora ili alternativno, direktno preko izvoda snage sa kamiona

Mobilne fabrike E-serije se odlikuje niska potrošnja, visoka efikasnost i kvalitet proizvoda, smanjeno vreme proizvodnje i maksimizirana produktivnost.
Prednosti: mešanje materijala na licu mesta, smanjen transport, doziranje materijala, nula otpada, mobilnost i fleksibilnost, smanjenje buke, pogon Euro 6 dizel (bi-fuel), metan ili elektro, niska potrošnja vode, ekološke komponenete, mogućnost korišćenja pri reciklaži i mešanja recikliranog materijala, industrija 4.0

MODELI I TEHNIČKE KARAKTERISTIKE

Indikativni podaci podložni promenama. *Faza 3, faza 5, nivo 4 Konačna odobrenja u zavisnosti od zemlje

Sve Blend Plants fabrike E-serije su kompaktne, lako se podižu i utovaruju i savršeno uklapaju u standardni transportni kontejner. Jednostavne za transport i spremna za proizvodnju na licu mesta.

E-serija mobilnih fabrika može biti koriščena i transportovana na različite načine što dodatno doprinosi njenoj univerzalnoj primeni

AUTOMATIZOVANA PROIZVODNJA

Fabrike iz E serije imaju ugrađen je računar za potpuno automatizovanu proizvodnju i opremljene su jednostavnim i intuitivnim softverom za lakšu upotrebu.
Kontrolna jedinica na Blend Plants postrojenjima je napravljena sa vojnom zaštitom i drži proizvodnju i protok betona pod stalnom kontrolom pomoću senzora. Mogu se čuvati i birati različiti tipovi recepata za proizvodnju betona, kao kvaliteti.
Nisu potrebne nikakve ručne operacije.
Vaganje agregata i cementa je automatizovano, očitavanje potrošnje se vrši u kilogramima.
Fabrike su opremljene integrisanim štampačem sa ispisom papira i digitalnim izveštajem različitih proizvodnih serija. Ova postrojenja su takođe opremljena sondom za vlažnost za automatsko podešavanje vode u receptu.
Proizvodnjom se može upravljati daljinskim upravljačem, a postoji i mogućnost daljinske kontrole iz centrale klijenta i od strane.
Blend Plants tehničara, kako bi bila garantovana trenutna pomoć u slučaju potrebe.

MYBLEND

MyBlend je sistem koji omogućava daljinsku kontrolu fabrike kao i mogućnost daljinske asistencije od strane Blend Plants tehničara. Ovaj sistem omogućava daljinsko upravljanje mašinom iz kancelarije, sa gradilišta, vašeg doma ili bilo koje druge lokacije na jednostavan i intuitivan način.
MyBlend sistem omogućuje dobijanje pomoći na zahtev, daljinski pregled / panel mirroring i direktan pristup parametrima mašine kao i direktnu vezu između mašine i tehničara.

Preko sistema MyBlend se mogu dobiti podaci o materijalima, izveštaji o proizvodnji, upravljanje receptima i upravljanje agregatima.

SEVENTY.2

Seventi.2 je deo asortimana E-serije i dizajniran je za veće proizvodne rezultate bez žrtvovanja kompaktnosti modela Seventi.
Mešalica ima dvostruko rotirajuće osovine sa lopaticama od Hardoksa.

Proizvodnja dostiže do 70 m3/h u zavisnosti od recepture.
Pogodan za proizvodnju različitih vrsta betona, hladnog asfalta i cementnih mešavina.
Transportna traka je šira da bi se ostvarila veća proizvodnja.
Upotreba teleskopskog trake omogućava istovar na razdaljini od 4,5 m. Fabriku pokreće dizel motor 53 ks, EURO 5 standarda izduvne emisije.

Galerija

A240

NAJVEĆA POTPUNO AUTONOMNA FABRIKA BETONA

Blend Plants A240 je jedinstveno višenamensko postrojenje visokog proizvodnog kapaciteta koje se veoma lako i jednostavno može transportovati sa jednog mesta na drugo i ima potpunu hidrauličku i električnu nezavisnost.

Agregati koji se upotrebljavaju u procesu proizvodnje se iz svojih rezervoara isporučuju na glavnu transportnu traku, pomoću koje se dopremaju do dvoosovinskog miksera.
Doziranje agregata, cementa i aditiva se vrši negativnim vaganjem, zbog veće tačnosti i pouzdanosti, a doziranje vode, emulzije i drugih aditiva se takođe vrši negativnim vaganjem i kontroliše elektronskim meračima protoka povezanim sa programabilnim logičkim kontrolerima (PLC).
GPS i sistemi daljinske kontrole u svakom trenutku omogućavaju dobijanje potpunih informacija u vezi sa proizvodnjom i nivoima zaliha.

Proizvodnja dostiže do 120 m3/h zavisno od potrebne recepture materijala, a materijali koji se mogu proizvoditi u ovim fabrikama su:

BETON sertifikovan UNI-EN 206-1 / ACI318
HLADNI ASFALT – regeneracija mlevenjem
CEMENTNE SMEŠE – stabilizacija i konsolidacija

Kontinualni mikser sa dve osovine konstruisan tako da bude kompaktan, lak za čišćenje i održavanje.
Hidraulički se izvlači iz mašine i postavlja u položaj za čišćenje i održavanje.

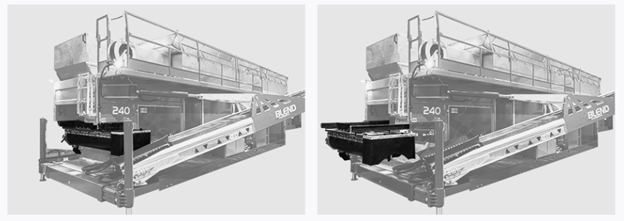

A240 mikser u radnom položaju i u položaju za čišćenje

Lopatice miksera su napravljene od Hardoksa i lako su zamenljive u slučaju potrebe.

Dvoosovinski mikser sa lopaticama Blend Plants

Postavljanje mobilne fabrike betona A240 1Blend

Blend Plants A240 mobilna fabrika betona se može lako i jednostavno transportovati jer gabaritima i težinom ne izlazi iz standardnih dimenzija, pa nije potrebna upotreba specijalnih vozila za transport.
Takodje, nije potrebno angažovanje dizalice jer ova fabrika betona ima mogućnost samoistovara, ne zahteva posebne instalacije ili betonske temelje, a u rad se može postaviti u roku od 60 minuta.

Postavljanje mobilne fabrike betona A240 2Blend

Utovar agregata u mobilnu fabriku bez navoznih rampi

Materijal se iz fabrike istovara direktno u kiper ili kamionsku mešalicu pomoću pokretne trake koja je podesiva po visini, pa nisu potrebne rampe ili dodatni građevinski radovi.

MODELI I TEHNIČKE KARAKTERISTIKE

U ponudi su modeli sa 2, 3 ili 4 rezervoara za agregate, kako bi zadovoljili različite potrebe korisnika (od količine materijala koju je potrebno skladištiti do vrste agregata koji se skladišti).

AUTOMATIZOVANA PROIZVODNJA

Postrojenje A240 ima ugrađen je računar za potpuno automatizovanu proizvodnju opremljeno je jednostavnim i intuitivnim softverom za lakšu upotrebu.
Kontrolna jedinica na Blend Plants postrojenjima je napravljena sa vojnom zaštitom i drži proizvodnju i protok betona pod stalnom kontrolom pomoću senzora. Mogu se čuvati i birati različiti tipovi recepata za proizvodnju betona, kao kvaliteti.
Nisu potrebne nikakve ručne operacije.

Vaganje agregata i cementa je automatizovano, očitavanje potrošnje se vrši u kilogramima.
FabrikaA-240 je opremljena integrisanim štampačem sa ispisom papira i digitalnim izveštajem različitih proizvodnih serija. Ova postrojenja su takođe opremljena sondom za vlažnost za automatsko podešavanje vode u receptu.
Proizvodnjom se može upravljati daljinskim upravljačem, a postoji i mogućnost daljinske kontrole iz centrale klijenta i od strane Blend Plants tehničara, kako bi bila garantovana trenutna pomoć u slučaju potrebe.

MYBLEND

Preko sistema MyBlend se mogu dobiti podaci o materijalima, izveštaji o proizvodnji, upravljanje receptima i upravljanje agregatima

Postavljena mobilna fabrika betona A240 Blend 2

HORIZONTALNI SILOS

Blend Plants horizontalni silosi su idealan dodatak mobilnim fabrikama za proizvodnju betona, izuzetno prilagodljivi, jednostavni za rukovanje i naravno mobilni. Njihova velika prednost je u odnosu na klasične vertikalne silose ogleda se u tome što za njihovo postavljanje nisu potrebne specijalne dozvole ili ovlašćenja, jer nije potrebna izdrada temelja, već je potrebno samo ravno i dovoljno čvrsto tlo.

Kada se mobilna fabrika betona Blend Plants koristi kao fiksno postrojenje za proizvodnju betona, silos se može povezati sa kontrolnom jedinicom Blend Plants postrojenja (kao sto je npr. A-240 ili neko iz E serije ) čime se izbegava zaustavljanje fabrike tokom utovara cementa. Na ovaj način je obezbeđen rad fabrike bez zastoja, što za posledicu ima povećanu proizvodnju betona.
Količine isporučenog i preostalog cementa u silosu kontrolišu se pomoću opcionog sistema za merenje težine.

Ako se Blend Plants postrojenje koristi kao stalno fiksno postrojenje za doziranje i proizvodnju betona, preporučujemo jedan od naših vertikalnih
silosa za cement, kao ekonomičnije i efikasnije rešenje.

Blend Plants horizontalni silosi se lako premeštaju, jer se svi modeli savršeno uklapaju i staju u brodski kontejner ili se mogu transportovati kamionom bez potrebe da se angažuje specijalni transport.
Zahvaljujući hidrauličnim stopama (opciono) silosi se mogu utovariti ili istovariti sa kamiona bez upotrebe krana.

Horizontalni silos transport kamionom ili u kontejneru

MODELI I TEHNIČKI DETALJI

* Kapacitet zavisi od cementa koji se upotrebljava. Za proračun je uzet sa specifičnom težinom od 1,3 T/m3.

Horizontalni silos S026 sa mobilnom fabrikom E025 (2)

Utovar horizontalnog silosa u bordski kontejner (3)

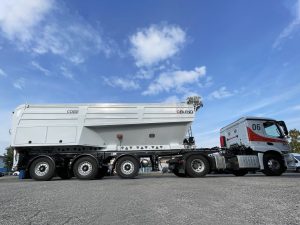

Blend C019 / C022

Tovarni sanduk sa pokretnim podom

Nadgradnja Blend C019 / C022 tovarni sanduk sa pokretnim podom je konstruisan za horizontalni istovar materijala bez podizanja sanduka ili za pretovar rasutog materijala sa jednog kamiona na drugi. Može se koristiti za prevoz raznih različitih vrsta materijala.
C019 / C022 je idealan za transport materijala kao što su asfalt, kamen ili pesak

PREDNOSTI kiper sanduka sa pokretnim podom u odnosu na konvencionalne kipe nadgradnje

Povećana nosivost
Jednostavno, brzo i lako istovaranje materijala sa podesivom brzinom pokretne trake i količinom materijala.
Bez rizika od prevrtanja kao kod kipanja
Bez rizika od kačenja nadzemnih elektro instalacija ili opremom na gradilištu.
Pogodni za upotrebu u tunelima.

Dodatna oprema

GPS i GPRS sistem za prenos podataka
Pogodan za transport asfalta
Ugrađen sistem za vaganje materijala
Cerada
Daljinsko upravljanje
Zadnja kamera

TEHNIČKE KARAKTERISTIKE

Sanduk	Hardox 450, debljina 4 mm
Zapremina	C019 = 19 m3 / C022 = 22 m3
Istovar	Hidraulično otvaranje zadnjih vrata / Dozator na zadnjim vratima
Način rada	Hidraulika / Pod nadogradnje sa duplom konvejer trakom za istovar materijala
Traka za istovar	Nastavak za istovar / Pokretna traka sa dvostrukim točkom
Dimenzije pokretne trake	Dužina 11 m / Maksimalna visina 4.5 m

Dijagram dohvata pokretne trake C019_C022

Galerija

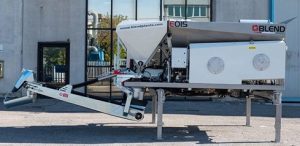

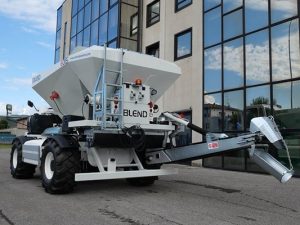

MOBILNE FABRIKE BETONA NA MALIM I KOMPAKTNIM OFF-ROAD 4×4 VOZILIMA

Promenljiva izlazna brzina: mašina može da proizvodi beton i u pokretu, kapaciteta do 35 odnosno 50 m3/h. Pored ponuđenih, fabrike mogu biti montirane i na bilo koji drugi adekvatan podvoz u zavsnosti od potrebe.

MODELI I TEHNIČKE KARAKTERISTIKE

Upravljivost: Na modelima E015 i E025 kako bi se dobila maksimalna upravljivost, pored toga što su svi točkovi pogonski i obe osovine su upravljajuće

Utovar materijala

E015 i E025 su pogodni za upotrebu na najzahtevnijim gradilištima

Galerija

Mobilne fabrike betona za upotrebu u železnici

Pokretne fabrike betona se mogu montirati na železničke vagone tako da postaju voz za proizvodnju betona i koriste se u izgradnji i održavanju običnih i brzih železničkih mreža.

Montaža na vagon se odvija na jednostavan način korišćenjem samonoseće konstrukcije, što omogućava maksimalnu autonomiju postrojenja bez obzira na transportno sredstvo.
Blend Plants mobilna postrojenja su ﬂeksibilna i kompaktna da se najbolje prilagođavaju radnim potrebama železničkog sektora. Pogodne za proizvodnju betona, cementnih mešavina, nasipanje peska i hladnog asfalta.

Prednosti:

Direktna proizvodnja na licu mesta : mašina proizvodi tačnu količinu materijala kada je to potrebno, bez otpada.
Jednostavan i intuitivan rad, Blend Plants postrojenjima može da upravlja samo jedan operater.
Nezavisno od standardnih postrojenja proizvodnju betona

Za rad na železnici i u tunelima

Blend Plants je 2013. godine konstruisao fabriku betona specijalno za Londonski metro.
Projekat, koji je počeo 2016. godine i podrazumevao je obnovu koloseka, odnosno zamenu osnove na kojij se nalaze šine metro linije između Bejker ulice i Finčli Rouda. Šine su bile pričvršćene za pragove koji su se oslanjali na lomljeni kamen, a zamene su šinama koje se preko elastične podloge oslanjaju na betonsku osnovu.

Fabrika betona sa nadimkom „Luigi“ je dizajnirana tako da se montira na jedan železnički vagon sa pogonom na baterije.
Tokom obnove je radila neprekidno, proizvodeći između 8 m3 i 15 m3 betona po smeni, a radovi su obavljani noću kako bi se obezbedio nesmetan rad metroa tokom dana.

MODELI I TEHNIČKI DETALJI

CIFA EASYFLOOR od Blend Plants-a

U kooperaciji kompanija CIFA i Blend Plants napravljena je nova vrsta nadgradnje – Easyfloor mobilni sistem.

Ova mobilna fabrika je jedinstvena po tome što može da, u zavisnosti od potrebe, proizvodi tradicionalnu košuljicu, poluvlažnu košuljicu, samorazlivajuću košuljicu, prskani beton ( suvi ili mokri postupak) i beton.

Easyfloor osigurava konstantan (neprekidan ) rad uz najveću preciznost, zahvaljujući pumpi koja garantuje nesmetano i kontinuirano pumpanje, pa cev radi bez „udara“. Easyfloor je projektovan za izlivanje podova, opremljen pumpom koja je dostupna u dve verzije (klipna ili vazdušna).

TEHNIČKE KARAKTERISTIKE

slika 1 — * Indikativni podaci, podložni varijacijama.

Galerija

RECIKLAŽA U GRAĐEVINI

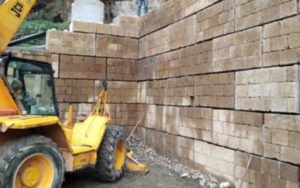

Blend Plants mobilne fabrike u kombinaciji sa Betonblock kalupima nude najbolji način da se iskoristiti višak materijala i građevinski otpad.

Kalupi su dizajnirani da omoguće korisnicima da lako kreiraju visoko funkcionalne betonske blokove koji mogu biti korišćeni kao: pregradni zidovi, potporni zidovi, podovi, itd. U asortiman su uključeni i proizvodi koji se odnose na bezbednost, kao što su betonske barijere i tetrapodi.
Prednosti koje nudi upotreba Blend Plants mobilnih fabrika i kalupa za beton:

Uštede zahvaljujući smanjenju otpada prilikom proizvodnje i smanjenje troškova odlaganja
Dodatna zarada od proizvoda napravljenom od otpada, a za kojim postoji potreba i koji se može prodati
100% upotreba građevinskog otpada

Dodatne informacije:

Asortiman proizvoda je jedinstven i obiman, a jedan kalup je dovoljan za izradu više različitih tipova blokova zahvaljujući raznovrsnim tipovima pregrada.
Rukovanje kalupima je jednostavno i olakšano opremom za podizanje.
Betonblock kalupi su napravljeni od čelika visoke čvrstoće, izdržljivi su i predviđeni za upotrebu dug vremenski period.
Eﬁkasna i blagovremena isporuka: proizvodi se isporučuju direktno iz skladišta i često se šalju istog dana kada je naručena.
Najbolji odnos cena / performanse.

IZBOR MODELA

	E015		E025		E050		SEVENTY

Agregat	3.5 m3		5 m3		10 m3		12 m3
Cement	1.1 m3		2.3 m3		3.2 m3		3.2 m3
Voda	550 lt		1.500 /3.000 lt (opt.)		2.000/4.000 (opt.)		2.000/4.000 (opt.)
Emulzija	300 lt (opt.)		300 lt (opt.)		600 lt (opt.)		600 lt (opt.)
Aditivi	3×42 lt (opt.)		3×42 lt (opt.)		3×42 lt (opt.)		3×42 lt (opt.)
Kapacitet	≤35 m3/h		≤50 m3/h		≤50 m3/h		≤50 m3/h
Snaga*	27 Kw	PTO	44 Kw	PTO	44 Kw	PTO	44 Kw	PTO
Težina nadgradnje	1.690 Kg	1.370 Kg	2.870 Kg	2.550 Kg	3.650 Kg	3.250 Kg	3.750 Kg	3.370 Kg
Dimensions	3.570 x 2.000 x 1.450 mm		4.317 x 2.250 x 1.994 mm		5.650 x 2.250 x 2.276 mm		6.150 x 2.250 x 2.276 mm

A240	du	tre	quater	sic

Broj agregata	2	3	4	5
Kapacitet rezervoara	9/11 m3	9/11 m3	14/15 m3	9/11 m3
Snaga	diesel /electric 90 kW	diesel /electric 100 kW	diesel /electric 100 kW	diesel /electric 100 kW
Dimenzije	~ 10.500 x 2.530 x 3.100 mm	~ 13.500 x 2.530 x 3.100 mm	~ 24.120 x 2.530 x 3.550 mm	~ 21.100 x 2.530 x 3.550 mm
Težina	~ 18.000 kg	~ 21.000 kg	~ 40.000 kg	~ 34.000 kg
MIXER
Tip	Dvoosovonski sa lopaticama	Dvoosovonski sa lopaticama	Dvoosovonski sa lopaticama	Dvoosovonski sa lopaticama
Snaga	30 kW	30 kW	30 kW	30 kW
Motor	Hidraulični	Hidraulični	Hidraulični	Hidraulični

Model	Dužina	Zapremina	Kapacitet
S016	4.500 mm	16 m3	21 T*
S026	7.200 mm	26 m3	34 T*

Model	Dužina	Zapremina	Kapacitet
S032	9.000 mm	32 m3	42 T*
S042	12.000 mm	42 m3	55 T*

E015	E025

– Agregati 3.5 m3 – Cement 1.1 m3 – Voda 550 L – Emulzila +/- 300 L (opt.) – Aditivi 3×42 L (opt.) – Kapacitet ≤35 m3 /h¹²	– Agregati 5 m3 – Cement 2.5 m3 – Voda 1 500 L – Emulzila +/- 300 L (opt.) – Aditivi 3×42 L (opt.) – Kapacitet ≤50 m3 /h

	EASYFLOOR A70 – sistem sa vazdušnom pumpom	EASYFLOOR P70 – sistem sa klipnom pumpom


Potrebni izvod snage	75 Kw PTO	85 Kw PTO
Protok pumpe	3 ÷ 8 m3/h	5 ÷ 30 m3/h
Maksimalni pritisak	6 bar	70 bar
Ciklus u minuti	–	30
Cilindar (prečnik x hod)	–	176×660 mm
Agregati	~14 m3	~14 m3
Cement	3.5 m3	3.5 m3
Voda	2 000 L	2 000 L
Aditivi	2×42 L	2×42 L
Crevo sa kalemom	60 m	50 m
Maksimalna visina izbacivanja*	100 m	75 m
Maksimalna daljina izbacivanja*	180 m	150 m
Težina nadgradnje	~ 4 300 Kg	~ 4 800 Kg
Dimenzije nadgradnje	6.150 x 2.250 x 2.276 mm	6.150 x 2.250 x 2.276 mm
Maksimalna veličina zrna	12 mm	25 mm
Konzistentnost betona	Suvi, polu-suvi, mokar dry	Plastifikovani, samoizlivajući


KAMION	ŽELEZNICA	STACIONARNO POSTROJENJE
